沖壓件加工中多工位級進模的工序分類

作者：五金沖壓編輯????來源：本站原創????發布時間：2020-02-19T08:27:27????瀏覽量：

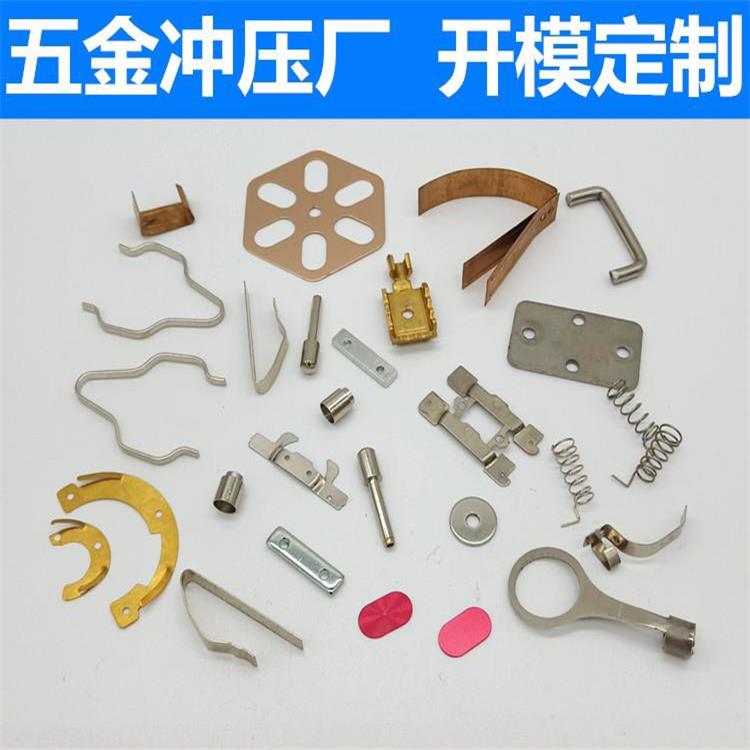

沖壓件加工廠，加工不銹鋼沖壓件，家具五金配件等，沖壓件加工中會用到多工位級進模，多工位級進模又分很多種，那么在這多工序級進模中按加工工序分類都包含什么？

一、沖裁級進模

以電機轉子、定子和集成電路引線框架、晶體管引線等平面沖壓件為例，這些零件具
有非常窄小的引線寬度、橋部、小孔和切口等，受模具強度的影響或加工能力的限制，不能在一個工位上完成全部沖壓，因而可采用分工步的沖裁級進模。

二、彎曲級進模

在沖壓件加工中對于某些帶彎曲形狀的沖裁件或小型彎曲件，常常由于制件太小而操作不便，需要用彎曲級進模生產。若彎曲件具有多個彎曲方向，應在彎曲工藝上妥善處理，排好先后次序。如果要求獲得較高的生產率，應采用多個或多列排樣的級進模。為了提高彎曲件的精度，設計彎曲級進模時需要控制彎曲件的回彈值，并考慮彎曲部位的尺寸可以修正。

三、拉深級進模

1、拉深級進模是在長帶料上連續拉深，中間不進行材料退火等處理，因而要求有較好的拉深工藝可靠性。由于在沖壓件加工中拉深件容易起皺和破裂，因此要正確確定壓邊面積和壓邊力的大小。采用帶料切口拉深或不切口拉深，決定首次拉深直徑和拉深高度，以及確定凸、凹模首次拉深的圓角半徑，都是拉深級進模的關鍵。設計時，常在首次拉深以后留一兩個空位，以便試模后還可作適當?shù)淖兏c調整。

2、在沖壓件加工拉深過程中，凸緣直徑、帶料步距、制件的直徑和高度以及壓邊力等因素都在變化。所以，每一步均應獨立考慮其沖壓特點，設計合適的結構。

3、用切幾個同心圓的二次切口法拉深，材料利用率低。而且不切口的整帶料連續拉深法，雖然在工藝上要困難些，但由于連續拉深使材料產生的溫升，在尚未完全冷卻時就進行下道工序的拉深，這與單道工序的拉深相比，在材料塑性變形方面更為有利。如果適當減少材料寬度，增大拉深系數，不切口拉深法還可以擴大它的應用范圍。
