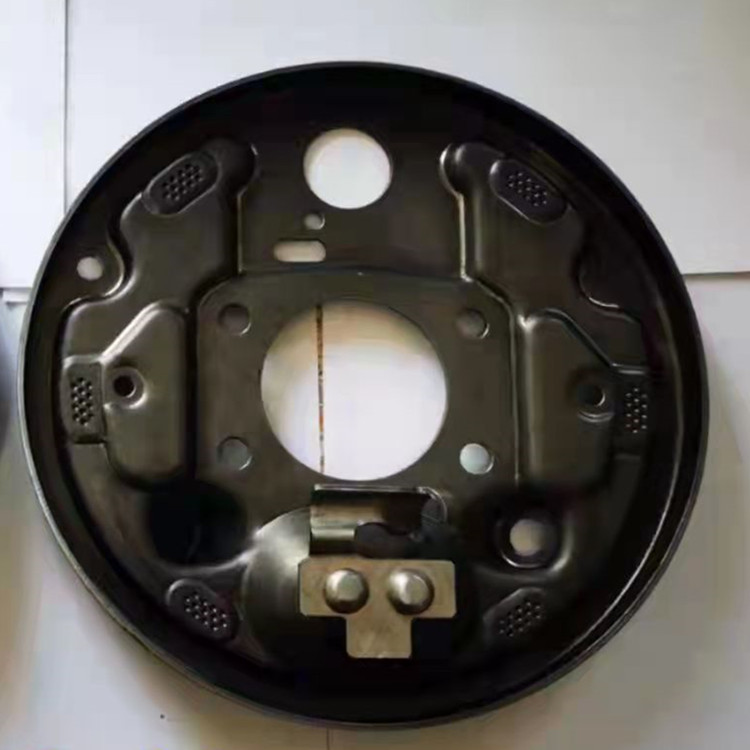

前面介紹了沖裁模具精度一般時兩孔中心距的公差值，今天介紹下使用較高精度的模具在五金沖壓件上沖孔，沖壓件生產廠家應該將兩孔中心距的公差控制在什么范圍。
（較高精度的模指的是模具工作部分達IT7級以上，凹模后角不超過15＇。）
一、沖裁件材料厚度≤1mm：
  孔距基本尺寸≤50mm時，兩孔中心距離的公差是±0.03mm；
  孔距基本尺寸在50~150mm時，兩孔中心距離的公差是±0.05mm；
  孔距基本尺寸在150~300mm時，兩孔中心距離的公差是±0.08mm；
二、沖裁件材料厚度在1~2mm:
  孔距基本尺寸≤50mm時，兩孔中心距離的公差是±0.04mm；
  孔距基本尺寸在50~150mm時，兩孔中心距離的公差是±0.06mm；
  孔距基本尺寸在150~300mm時，兩孔中心距離的公差是±0.10mm；
三、沖裁件材料厚度在2~4mm:
  孔距基本尺寸≤50mm時，兩孔中心距離的公差是±0.06mm；
  孔距基本尺寸在50~150mm時，兩孔中心距離的公差是±0.08mm；
  孔距基本尺寸在150~300mm時，兩孔中心距離的公差是±0.12mm；
四、沖裁件材料厚度在4~6mm:
  孔距基本尺寸≤50mm時，兩孔中心距離的公差是±0.08mm；
  孔距基本尺寸在50~150mm時，兩孔中心距離的公差是±0.1mm；
  孔距基本尺寸在150~300mm時，兩孔中心距離的公差是±0.15mm.
